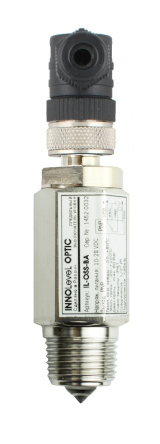

Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, разъем M12x1, 4 pin.
Оптический сигнализатор уровня INNOLEVEL OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нерж. сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в узлах линий розлива пенящихся прозрачных невзрывоопасных жидких сред, в ЖКХ.
Оптический датчик уровня INNOLEVEL OPTIC размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте или на трубопроводе.
Особенности IL-OSS-BA:
- Не реагирует на пену
- Датчик имеет защиту от короткого замыкания.
- Выходной сигнал PNP.
Ограничения:
Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
Не допускается применение датчика в средах с ИК источником света!
Принцип работы:
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
